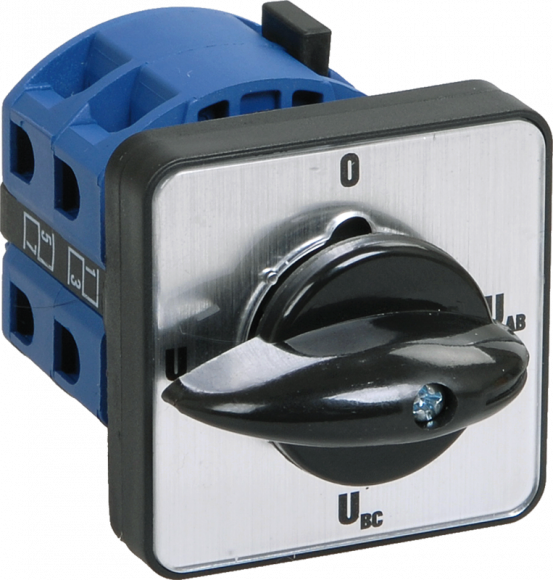

IEK Переключатель кулачковый ПКП25-33 /О 25А "1-0-2" 3Р/400В IEK, BCS13-025-2

Обзор
Характеристики
Отзывы0

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В. По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03. Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.

Номин напряжение, В	230/400 В
Количество полюсов	3
Цвет	черный
Бренд	IEK (ИЭК)
Тип товара	Переключатели кулачковые
Единица измерения	шт
Категория IEK	Оборудование коммутационное и устройства управления
Группа IEK	Пускатели, выключатели
Подгруппа IEK (2 уровень)	Переключатели кулачковые ПКП
Страна производитель	Турция
Номин импульсное выдерживаемое напряжение, кВ	4 кВ
Номин напряжение изоляции Ui, В	660 В
Модульное исполнение	Нет
В сборе в корпусе	Нет
Преимущества	Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения. Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов. Кулачковый механизм –
Класс защиты от поражения электрическим током	II
Кол-во позиций переключения	3
Конструктивное исполнение	Открытое
Конструкция прибора	Встраиваемое устройство
Макс допустимое раб напряжение Ue AC, В	400 В
Мех износостойкость, млн циклов	0,1 млн циклов
Номин мощность при AC-2 230 В, кВт	5,5 кВт
Номин мощность при AC-2 400 В, кВт	11 кВт
Номин мощность при AC-23 230 В, кВт	5,5/3 кВт
Номин мощность при AC-23 400 В, кВт	11/5,5 кВт
Номин мощность при AC-3 230 В, кВт	4/3 кВт
Номин мощность при AC-3 400 В, кВт	7,5/3,7 кВт
Номин мощность при AC-4 230 В, кВт	1,5/1,1 кВт
Номин мощность при AC-4 400 В, кВт	3/2,2 кВт
Номин продолжительный ток Iu, А	25.0 А
Номин раб напряжение AC контактов, В	230; 400 В
Номин рабочий ток Ie при AC-15 230 В, А	8 А
Номин рабочий ток Ie при АС-15 400 В, А	5 А
Номин рабочий ток Ie при АС-2 230 В, А	22 А
Номин рабочий ток Ie при АС-2 400 В, А	22 А
Номин рабочий ток Ie при АС-21 АС-22 230 В, А	25 А
Номин рабочий ток Ie при АС-21 АС-22 400 В, А	25 А
Номин рабочий ток Ie при АС-23 230 В, А	22 А
Номин рабочий ток Ie при АС-23 400 В, А	22 А
Номин рабочий ток Ie при АС-3 230 В, А	15 А
Номин рабочий ток Ie при АС-3 400 В, А	15 А
Номин рабочий ток Ie при АС-4 230 В, А	6,5 А
Номин рабочий ток Ie при АС-4 400 В, А	6,5 А
Номин тепловой ток Ith, А	25 А
Подходит для монтажа на передней стенке	Да
Подходит для напольного монтажа	Нет
Подходит для промежуточного монтажа	Да
Подходит для установки в распредел платы	Нет
Размер передней панели	56х56 мм
С блоком управления	Нет
С возвратом в нейтральное положение	Нет
С нейтральной позицией - ОТКЛ	Да
Степень защиты - IP передняя сторона	IP20
Температура эксплуатации, °C	-25...40 °C
Тип выключателя	Многоступенчатый переключатель
Тип изделия/компонента	Кулачковый переключатель
Тип подключения силовой электрич цепи	Винтовое соединение
Тип элемента управления	Поворотная позиционная ручка (с фиксацией)
Ток предохранителя qG, А	40 А
Фиксация положения переключателя	Да
Функции переключателя	Многоступенчатый переключатель
